IDP600高频点焊机600A

产品PDF资料下载
产品特点:

寰电(HUANDZK)IDP-600,是一款高精密点焊机,电源额定功率为6KVA,最大输出电流为600A,点焊电源冷却方式采用水冷装置,这款焊接电源配备了一款IDT-925C变压器。

寰电(HUANDZK)IDP-600,是一款高精密点焊机,电源额定功率为6KVA,最大输出电流为600A,点焊电源冷却方式采用水冷装置,这款焊接电源配备了一款IDT-925C变压器。




IDP系列焊接电源是一款寰电自主研发的高品质逆变式高频直流电源,主要元器件均采用进口产品,确保产品的可靠性与稳定性。同时应用了当今先进的逆变电源技术及dsp电子控制技术。此款电源具有强大的焊接品质管控能力,数据监测功能以及焊接品质追溯功能,同时具备了控制精度高(0.2毫秒),发热量小,对工件损伤小,焊点外观好,焊接拉力强度大,焊接稳定性强,焊接不良品率低等特点。在控制精度,焊接品质,以及电源稳定性等关键指标上,IDP一直领先于国内同行,完全媲美进口品牌。



1、高清触摸大屏波形显示

标配8寸高清触摸大屏,实现可视化操作,更简单,更直观,避免传统按键操作的不便性。标配全铝外置编程盒,方便远程操作。自带示波器及检测仪功能,波形显示跟第三方检测仪一模一样。实时显示每次焊接的电流,电压,功率,电阻波形等8条真实焊接波形,以及对应的焊接数据,以供分析,便于客户监控焊接一致性及质量监控,调试简单易懂。



2、强大的品质判定功能

灵活而强大的焊接品质判定功能,可实现全方位多角度的焊接监控,不放过任意一个关键指标。支持瞬时监控与平均值监控两种模式,同时支持任意焊接控制模式下,监控电流,电压,功率,压力,位移等焊接关键数值的的瞬时值与平均值,比如恒压模式下,也可选择监控电流值或者功率值等,一旦监测到有超限的不合格焊接,即中断电源输出并报警或发出异常报警提示,检出不合格产品,保证焊接品质。



3、焊接品质追溯能力

强大的数据库功能,方便客户进行焊接质量监控以及焊接品质追踪。可记录每次焊接所对应的焊接时间,焊点数,规范号,电流,电压,功率,电阻,压力,位移等焊接数据,并标注出此次焊接是否为焊接不良,以及记录所有的报警故障信息,帮助客户进行焊接品质分析,数据记录上限多达500万条,并支持按时间查询与U盘导出数据表格。



4、稳定的焊接压力控制

对于一些高标准的产品焊接,客户要求保证焊接压力一致性以及稳定性,我们还支持压力触发模式以及多段压力控制,通过外部压力传感器,实时监控外部焊接压力变化,当检测到外部压力值达到设定值后,才开始通电,做到随压启动以及更灵活的多段焊接压力精准控制,确保每次焊接的产品压力都是一致的。实现整个焊接过程中的压力稳定输出。

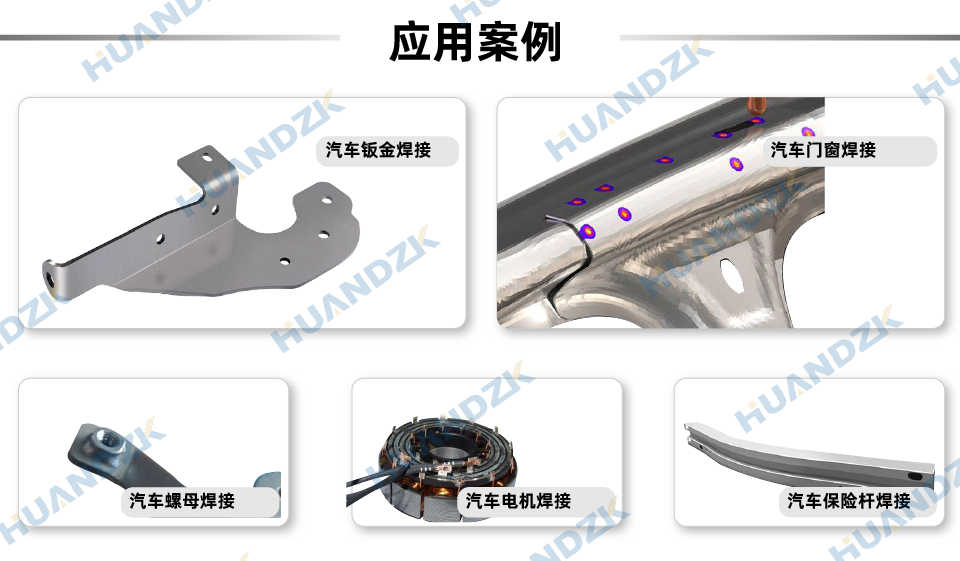

焊接样品

10
1
1
2
3




使用注意事项





1、焊接电流的影响

电流对产热的影响比时间和压力两者都大。因此在焊接过程中,它是一个必须严格控制的参数。焊接电流太小,不能形成容核或者容核尺寸小,焊接点强度小;焊接电流太大,会引起焊接工件过热、飞溅、压痕过深等。

2、焊接时间的影响

为了保证容核尺寸和焊点强度,焊接时间与焊接电流在一定范围内可以相互补充。为了获得一定强度的焊点,可以采用大电流和短时间(强条件,又称硬规范),也可以采用小电流和长时间(弱体条件,也称软规范)

3、电极压力的影响

电极压力对两电极间总电阻有明显的影响。电极压力小,容易产生飞溅,随着电极压力的增大,总电阻减小。电极压力增大,而焊接电流保持不变时,不能补偿因总电阻减小引起的产热减少,因此,焊点强度随着焊接压力的增大而减小,解决的方法就是在增大压力的同时,增大焊接电流。

4、电极形状及材料性能的影响

由于电极的接触面积决定着电流密度,电极材料的电阻率和热导率关系着热量的产生和散失,因此,电极的形状和材料对熔核的形成有显著影响。随着电极端头的变形和磨损,接触面积增大,焊点强度将降低。在使用中要注意维护修整电极(点焊头)。



寰电售后保证





1、公司总部在广东东莞,服务全国,能够及时、快速反应客户所反馈的问题。

2、公司售出所有产品必须在检测试合格后发货。

3、售出后,配备专业设备培训技术人员,对设备管理、维护免费提供必要技术培训,包括:设备参数设置,设备调试;设备使用中的注意事项;设备维护的基本要求。

4、所有出厂设备自交付日期起免费保修十二个月(人为损坏及不正当使用造成损坏我司会适当收取材料成本费)享受终身维护权益。

5、发票说明:本店标价,都是不包含税点;开票另加税点,详细咨询客服!



提供免费寄件打样服务(全国范围)!



寰电智控科技(广东)有限公司是专业从事精密电阻焊电源,精密点焊机,电阻焊控制器研发、制造、销售的高新技术企业,公司所有精密焊接电源产品均为自主研发,拥有独立自主知识产权。寰电主创团队早期均拥有十多年以上的电阻焊行业经验,如今组成了一支以教授, 博士为核心的强大研发团队。同时坚持每年投入大量的研发,保持产品竞争力,确保技术研发实力领先,这也是为什么寰电虽然在精密电阻焊起步较晚,却能发展十分迅速的原因。

目前我们自主研发的HUANDZK品牌精密逆变直流电阻焊电源,主要元器件均采用进口名牌产品,确保产品的稳定性与可靠性。同时应用了目前先进的dsp控制方案与全新的逆变技术。产品主要应用在马达电机、新能源电池、太阳能、电光源、漆包线、线圈、线束、电容器、保护器、传感器、继电器、光通讯、晶振行业等各类对焊接品质有较高要求的行业。



总部:广东省-东莞市-大朗镇-松湖云谷绩溪楼201
分部:江苏省-苏州市-相城区-渭塘镇-凤南路99号智慧云集制造产业园







型号IDP-600
输出电压;380V
额定功率;6KVA
最大输出电流;600A
逆变频率;1-5K
负载持续率;7%

控制模式;

定脉宽,定初级峰值,定电流定电压,定功率
冷却方式;强制水冷
通讯方式;RS-485
次级空载电压;9.8V
结构特点;一体式前面输出










焊接时间设定;

初期加压延时(SQZ)0000~9999ms(1ms単位)
初期加压(SQ)0000~9999ms(1ms単位)
预检通电(RC)00.0~10.0ms(0.2ms単位)
预检判定(CP)1ms(固定)
缓升1(U1)000.0~500.0ms(0.2ms単位)
通电1(W1)000.0~500.0ms(0.2ms単位)
缓降(D1)000.0~500.0ms(0.2ms単位)
缓降(D1)休止(CO)00.0~99.8ms(0.2ms単位)
缓升2(U2)000.0~500.0ms(0.2ms単位)
通电2(W2)000.0~500.0ms(0.2ms単位)
缓降(D2)000.0~500.0ms(0.2ms単位)
保持(HO)000~999ms(1ms単位)
电流设定范围;0.40~4.00kA
电流监控;0.00~9.99kA
位移量监控;
ー29.999mm~+29.999mm
