在现代工业中，电机作为动力设备的核心部件，广泛应用于各个领域。而电机定子是电机的重要组成部分，其质量直接影响电机的性能和寿命。在定子制造过程中，焊接工艺是关键环节之一，其中**电阻焊（Resistance Welding）**因其高效、可靠的特点，在电机定子焊接中得到了广泛应用。
本文将详细探讨电机定子焊接的需求与挑战，并结合电阻焊技术的应用优势，分析其在电机制造中的重要性，同时展望未来的发展趋势。

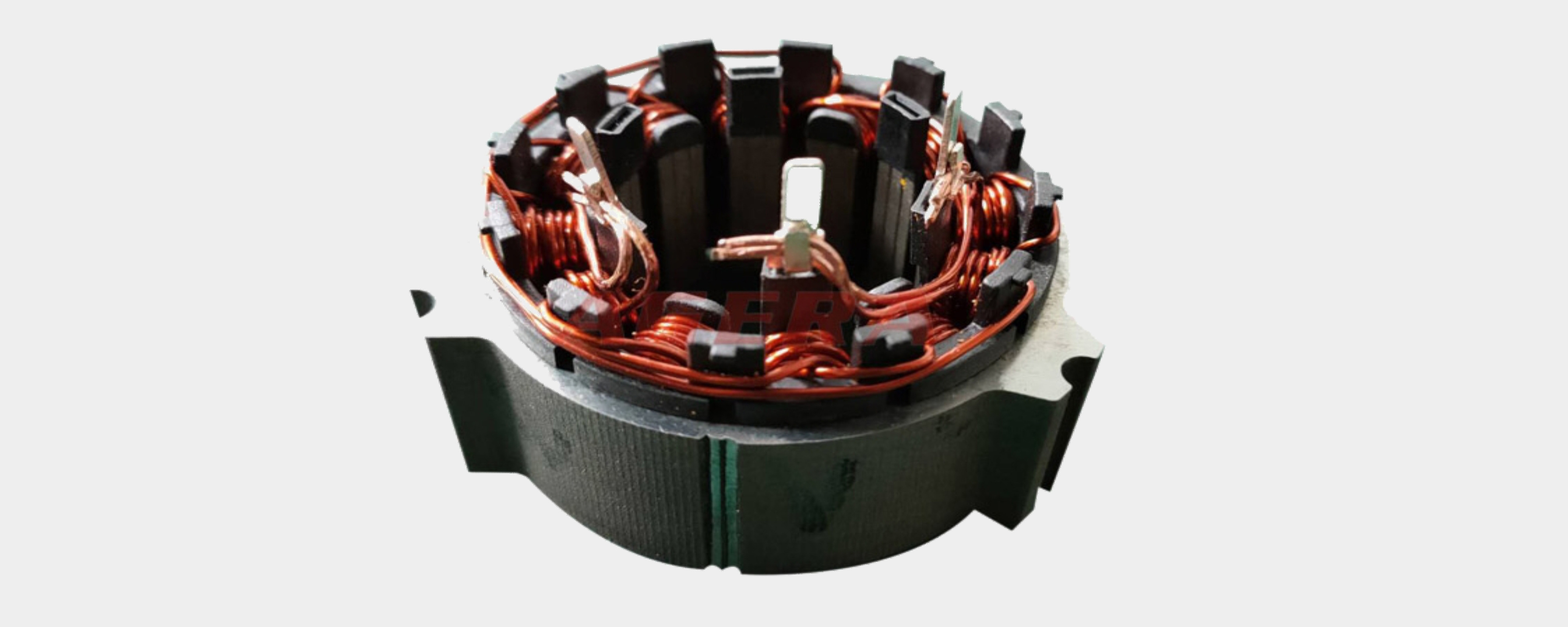

定子的基本结构
定子主要由硅钢片叠成的铁芯和绕组组成。硅钢片通常通过绝缘材料（如漆膜或纸层）进行绝缘处理，以防止短路。在制造过程中，需要将多片硅钢片叠压在一起，并通过焊接固定，形成一个完整的定子铁芯。
焊接需求
在电机制造中，定子的焊接主要集中在以下几个方面：
硅钢片之间的固定与连接；
绕组线圈的端部固定和绝缘处理；
定子铁芯与其他部件（如转子、机座）的连接。
焊接要求
电机定子的焊接工艺需要满足以下要求：
焊接强度高，确保定子在运行过程中不发生松动或变形；
焊接区域无气孔、裂纹等缺陷，保证绝缘性能和导电性；
焊接过程快速，避免对硅钢片的热损伤，防止铁芯磁性的降低。
电阻焊的基本原理
电阻焊是一种利用电流通过工件接触面产生的电阻热进行焊接的方法。其基本原理是：将工件放置在电极之间，施加压力并通电，电流通过工件时产生热量，使金属材料局部熔化或达到塑性状态，并在压力作用下形成 weld 点。
电阻焊的特点
高效性：焊接过程快速，生产效率高；
节能：与传统焊接方法相比，电阻焊的能源利用率较高；
适应性强：适用于多种材料（如低碳钢、不锈钢等）的焊接；
自动化潜力大：适合大规模工业化生产。
电阻焊在定子焊接中的优势
在电机定子制造中，电阻焊技术具有以下显著优点：
焊接速度快，适合大批量生产；
焊接区域集中，热影响小，避免对硅钢片的热损伤；
焊接强度高，且表面光滑，符合电机制造的高标准要求。
点焊（Spot Welding）
点焊是电阻焊的一种常见形式，主要用于将硅钢片之间的端部固定在一起。通过电极施加压力并通电，电流在硅钢片接触面处产生热量，使材料熔化并形成 weld 点。
应用特点：点焊适用于多层硅钢片的快速焊接，适合自动化生产；
优势：焊接强度高，工艺稳定，且对工件变形的影响小。
缝焊（Seam Welding）
缝焊主要用于定子铁芯环形结构的连续焊接。通过旋转电极或移动工件，使电流在接缝处持续流动并产生热量，形成连续的 weld 线。
应用特点：适用于定子铁芯边缘的封闭焊接；
优势：焊缝均匀，强度高，且对铁芯磁性的影响较小。
凸焊（Projection Welding）
凸焊是一种特殊的电阻焊工艺，通过在工件表面预制凸点，在通电时使凸点熔化并形成 weld 点。这种方法常用于定子绕组线圈的端部固定和绝缘处理。
应用特点：适用于需要局部强化的区域；
优势：焊接强度高，且对工件表面的热影响小。
材料特性带来的挑战
硅钢片具有较高的导磁性，容易在焊接过程中受到热损伤，导致铁芯磁性的降低。此外，硅钢片表面通常涂有绝缘涂层，这增加了焊接的难度。
焊接工艺控制
电阻焊参数（如电流、时间、压力等）需要精确控制，以避免过热或未完全熔化等问题。同时，焊接过程中可能产生的飞溅和氧化也需要有效处理。
解决方案
优化电极设计：采用适合硅钢片焊接的电极形状和材料；
精确工艺参数：通过实验确定最佳电流、时间等参数，确保焊接质量；
自动化控制：利用自动化设备实现焊接过程的精准控制，减少人为误差。
智能化与数字化
随着工业4.0的发展，电阻焊设备将更加智能化。未来的焊接系统可能集成更多传感器和数据处理模块，实现焊接过程的实时监控和优化调整。
高效节能
环保要求的提高促使电阻焊技术向高效、节能方向发展。例如，通过改进电极材料和焊接工艺，减少能源浪费并降低碳排放。
高精度与多功能化
未来的电阻焊设备将更加注重高精度和多功能性，以适应电机制造中日益复杂的焊接需求。
电阻焊技术凭借其高效、节能、适应性强等优势，在电机定子制造中发挥着重要作用。随着自动化技术和智能化设备的不断进步，电阻焊工艺将进一步优化，为电机行业的发展提供有力支持。
