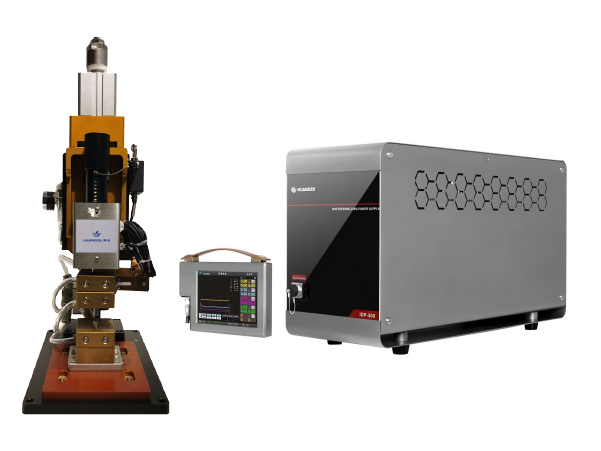

IDP300精密点焊机15000A

产品PDF资料下载
产品特点:

寰电(HUANDZK)IDP-300,是一款高精密点焊机,6种控制模式,5种工作频率可选 (1KHz/2KHZ/3KHZ/4KHZ/5KHZ),行业首创伺服电机控制功能,实现多段焊接压力的精准可调,焊头复位距离可调,解决气缸方式焊头下来的瞬间冲击力问题。

寰电(HUANDZK)IDP-300,是一款高精密压方机,6种控制模式,5种工作频率可选 (1KHz/2KHZ/3KHZ/4KHZ/5KHZ),行业首创伺服电机控制功能,实现多段焊接压力的精准可调,焊头复位距离可调,解决气缸方式焊头下来的瞬间冲击力问题。


IDP300点焊机【性能优点介绍



1、8寸高清触摸大屏,自带检测仪功能,实时显示焊接电流,电压,功率,电阻波形和对应焊接数据,显示内容丰富直观,简单易懂。

2、定峰值电流,定次级电流,定次级电压,定功率,定脉宽,混合控制等多种控制模式。

3、内置多种故障诊断,焊接保护功能,以及监控报警功能,保障焊接安全性。

4、丰富的I/O接口,支持多种通讯协议(RS-232、 RS-485、 以太网等),方便外部自动化控制。

5、支持焊接记录存储及故障信息存储,U盘实时导出读取,方便进行质量监控以及品质追踪。

6、支持电流,电压,功率的上下限监控设置,输出超过设定的上下限,即报警提示。

7、支持多段放电,设置缓升,缓降功能,有助于焊接成型及有效解决焊接飞溅,保障焊接稳定性。

8、32组参数储存,方便多品种焊接(可扩展)。

9、1K/2k/3k/4k/5k频率可调,控制响应和精度高,适应多种复杂焊接条件。


IDP300点焊机【常规参数介绍】

型号IDP-300
输出电压;3-380V
额定功率;90KVA
最大输出电流;15000A
逆变频率;1-5K
负载持续率;7%

控制模式;

定脉宽,定初级峰值,定电流定电压,定次级电压,定功率,混合控制
冷却方式;强制风冷
通讯方式;RS-485/RS-232/以太网
级空载电压;9.8V
结构特点;电源与变压器分体



IDP300点焊机【应用案例介绍】


IDP300精密点焊机15000A


使用注意事项


1、焊接电流的影响

电流对产热的影响比时间和压力两者都大。因此在焊接过程中,它是一个必须严格控制的参数。焊接电流太小,不能形成容核或者容核尺寸小,焊接点强度小;焊接电流太大,会引起焊接工件过热、飞溅、压痕过深等。


2、焊接时间的影响

为了保证容核尺寸和焊点强度,焊接时间与焊接电流在一定范围内可以相互补充。为了获得一定强度的焊点,可以采用大电流和短时间(强条件,又称硬规范),也可以采用小电流和长时间(弱体条件,也称软规范)


3、电极压力的影响

电极压力对两电极间总电阻有明显的影响。电极压力小,容易产生飞溅,随着电极压力的增大,总电阻减小。电极压力增大,而焊接电流保持不变时,不能补偿因总电阻减小引起的产热减少,因此,焊点强度随着焊接压力的增大而减小,解决的方法就是在增大压力的同时,增大焊接电流。


4、电极形状及材料性能的影响

由于电极的接触面积决定着电流密度,电极材料的电阻率和热导率关系着热量的产生和散失,因此,电极的形状和材料对熔核的形成有显著影响。随着电极端头的变形和磨损,接触面积增大,焊点强度将降低。在使用中要注意维护修整电极(点焊头)。



寰电售后保证



1、公司总部在广东东莞,服务全国,能够及时、快速反应客户所反馈的问题。

2、公司售出所有产品必须在检测试合格后发货。

3、售出后,配备专业设备培训技术人员,对设备管理、维护免费提供必要技术培训,包括:设备参数设置,设备调试;设备使用中的注意事项;设备维护的基本要求。

4、所有出厂设备自交付日期起免费保修十二个月(人为损坏及不正当使用造成损坏我司会适当收取材料成本费)享受终身维护权益。


提供免费寄件打样服务(全国范围)!


寰电智控科技(广东)有限公司是专业从事精密电阻焊电源,精密点焊机,电阻焊控制器研发、制造、销售的高新技术企业,公司所有精密焊接电源产品均为自主研发,拥有独立自主知识产权。寰电主创团队早期均拥有十多年以上的电阻焊行业经验,如今组成了一支以教授, 博士为核心的强大研发团队。同时坚持每年投入大量的研发,保持产品竞争力,确保技术研发实力领先,这也是为什么寰电虽然在精密电阻焊起步较晚,却能发展十分迅速的原因。

目前我们自主研发的HUANDZK品牌精密逆变直流电阻焊电源,主要元器件均采用进口名牌产品,确保产品的稳定性与可靠性。同时应用了目前先进的dsp控制方案与全新的逆变技术。产品主要应用在马达电机、新能源电池、太阳能、电光源、漆包线、线圈、线束、电容器、保护器、传感器、继电器、光通讯、晶振行业等各类对焊接品质有较高要求的行业。

型号IDP-300
输出电压;3-380V
额定功率;90KVA
最大输出电流;15000A
逆变频率;1-5K
负载持续率;7%

控制模式;

定脉宽,定初级峰值,定电流定电压,定次级电压,定功率,混合控制
冷却方式;强制风冷
通讯方式;RS-485/RS-232/以太网
级空载电压;9.8V
结构特点;电源与变压器分体










焊接时间设定

预压时间0~9999ms
加压时间0~9999ms
缓升1时间0~9999cyc
焊接1时间0~9999cyc
缓升1时间0~9999cyc
冷却时间0~9999cyc
缓升2时间0~9999cyc
焊接2时间0~9999cyc
缓降2时间0~9999cyc
缓升3时间0~9999cyc
焊接3时间0~9999cyc
缓降3时间0~9999cyc
保压时间0~9999ms
休止时间0~9999ms
结束时间0~9999ms
循环次数0-9
电流设定范围;0.40~20.00kA
电流监控;0.00~20kA
